Det nye XL-21 strømfordelingsskab fra Ouyue Electric er blevet lanceret, og den første batch er bestemt til Sydkorea

I. Delt over- og understruktur

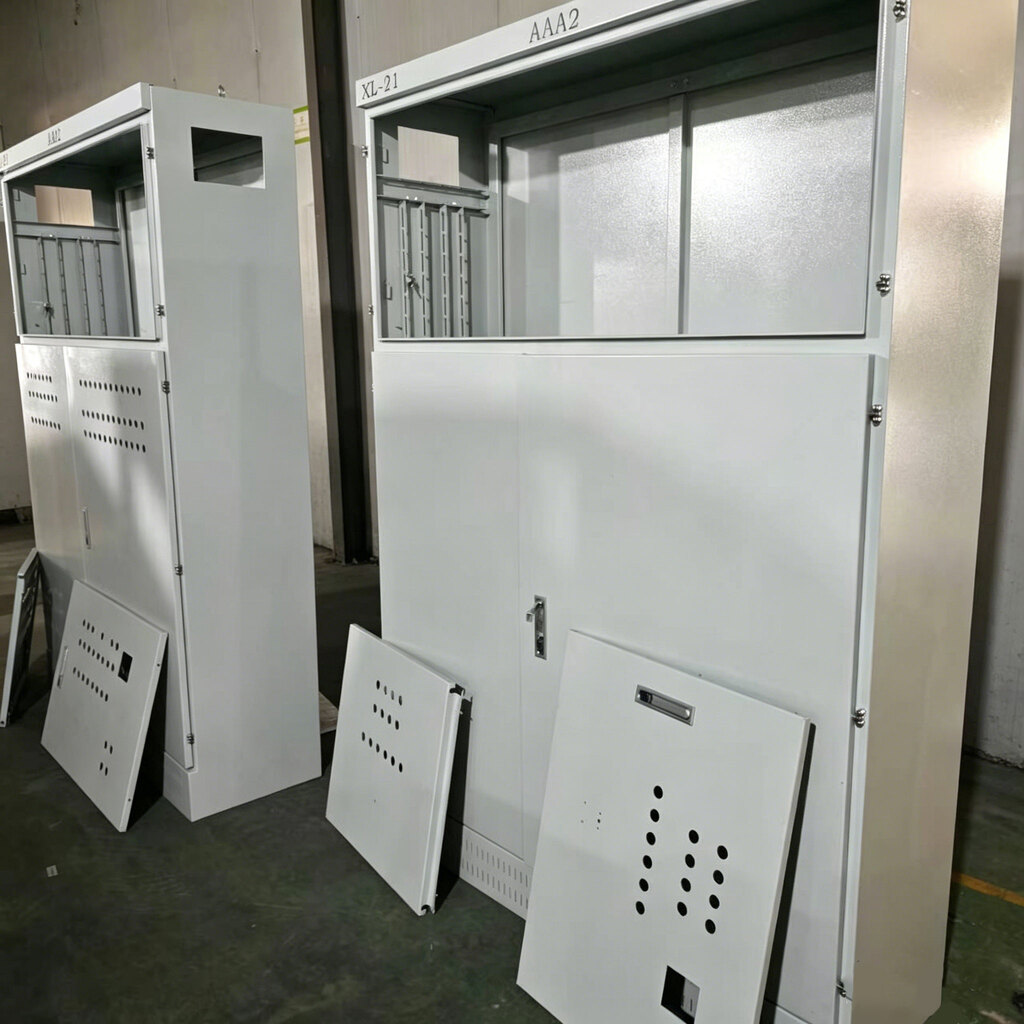

Det første rigtige billede viser det overordnede udseende af XL-21-strømfordelingsskabet. Skabet vedtager et opdelt og nedre strukturdesign, der tydeligt opdeler de funktionelle områder i to uafhængige rum, øvre og nedre.

Øverste del: Instrumentobservationsvindue

En gennemsigtig vinduesmonteringsposition er reserveret på toppen af ​​skabet til at arrangere amperemetre, voltmetre, indikatorlys, skiftekontakter og andre måle- og displaykomponenter. Drifts- og vedligeholdelsespersonale behøver ikke at åbne skabslågen. De kan læse elektriske parametre og bestemme driftsstatus i realtid gennem vinduet, hvilket i høj grad forbedrer effektiviteten ved daglig inspektion og fejldetektion. Toppen af ​​skabet er reserveret til identifikationspositioner, som kan klæbes med kredsløbsnumre, udstyrsnavneskilte eller sikkerhedsadvarselsmærkater i henhold til kundens krav.

Nederste del: Betjeningsrum til hovedafbryder

Hovedafbryderens betjeningsrum i bunden af ​​skabet er udstyret med en uafhængig dørlås. Overfladen af ​​skabslågen er udstyret med flere sæt varmeafledningsrunde huller, som danner forreste og bagerste konvektionsluftkanaler med varmeafledningsbagpladen af ​​samme specifikation på bagsiden af ​​skabet. Mens der sikres ventilation og varmeafledning, styres diameteren af ​​de runde huller ved balancepunktet mellem støvforebyggelse og varmeafledning, hvilket reducerer indtrængen af ​​støv. Lagerdøren er udstyret med en dedikeret mekanisk lås for at forhindre uautoriseret personale i at misbruge den og opfylder kravene til elektrisk sikkerhedsstyring på industrianlæg.

II. Internt justerbart installationssystem: Et sæt kabinet er kompatibelt med flere strømfordelingssystemer

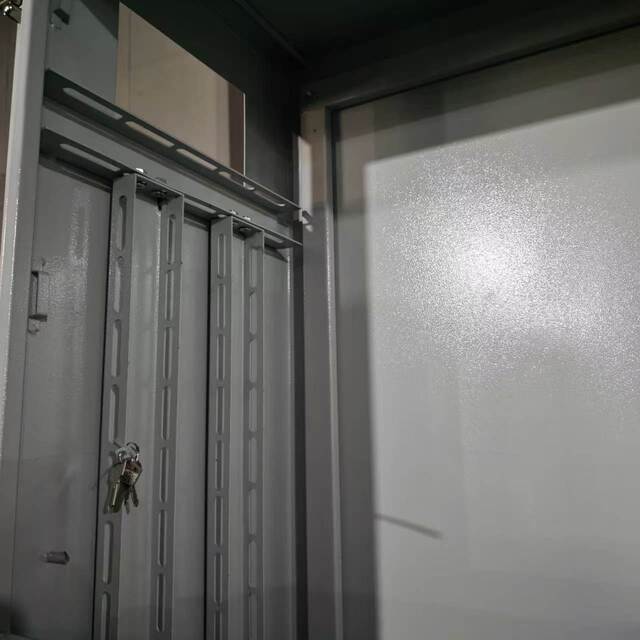

Det andet rigtige foto fokuserer på de indre strukturelle detaljer i XL-21 strømfordelingskabinettet, og viser det mest centrale designtræk ved dette produkt - det fuldt justerbare installationssystem.

Forinstaller flere sæt justerbare installationssøjler

Det indre af skabet er præinstalleret med flere langsgående installationssøjler, hver med lange huller. Installationsstyreskinner og monteringsplader kan frit justeres i højden op og ned langs søjlerne. Det betyder, at det samme skab fleksibelt kan tilpasses forskellige specifikationer af formstøbte afbrydere, AC-kontaktorer, termiske relæer og kobberskinner i henhold til den aktuelle strømfordelingsplan. Uanset om det er en 200A eller 630A hovedafbryder, og om det er en multi-sløjfe eller få-sløjfe konfiguration, kan installationspositionerne arrangeres efter behov uden behov for at udskifte kabinettet.

Lagerets rum er uafhængige, og den stærke og svage elektricitet er adskilt

Instrumentområdet og hovedafbryderrummet er adskilt af metalskillevægge for at opnå separate ledninger til stærk og svag elektricitet. Dette design har to væsentlige betydninger: For det første er den elektromagnetiske interferens, der genereres af den store strøm i hovedkredsløbet, isoleret i det nederste rum og vil ikke påvirke målenøjagtigheden af ​​instrumenterne og signallinjerne i det øvre rum. For det andet, når du inspicerer hovedafbryderen, skal du holde det øverste instrumentkredsløb isoleret for at reducere risikoen for utilsigtet berøring. Skillepladen reserverer ledningsføringshuller, og der er tilvejebragt gummibeskyttende åbninger ved kabelgennemføringspunkterne for at forhindre, at isoleringslaget skæres over.

III. Koldvalset stålplade + elektrostatisk pulverlakering: Giver langtidsbeskyttelse til indendørs strømfordeling

XL-21 strømfordelingsskabet er konstrueret af koldvalset stål af høj kvalitet, dannet gennem integreret laserskæring og CNC-bøjning, med hjørner samlet ved hjælp af boltede forbindelser. Sammenlignet med fuldt svejste strukturer sikrer den boltede samling strukturel integritet, samtidig med at den giver større bekvemmelighed for adskillelse, vedligeholdelse og udskiftning eller opgradering af interne komponenter.

Skabets overflade er behandlet med elektrostatisk pulverlakering, med en mat grå-hvid finish. Sammenlignet med traditionel malingssprøjtning giver elektrostatisk pulverlakering stærkere vedhæftning og overlegen modstandsdygtighed over for slag og korrosion. I indendørs industrielle miljøer - såsom værksteder, fabrikker og transformerstationer - forbliver den holdbar ved langvarig brug uden skår eller rust. Den matte grå-hvide belægning giver en ren, moderne æstetik, der komplementerer det standardiserede design af distributionsrum på tværs af forskellige industrielle omgivelser.

Hvert skab er som standard udstyret med et bagpanel med ventilationshuller, justeret med de cirkulære ventilationshuller på døren for at skabe en naturlig luftkonvektionskanal. Døren er udstyret med en dedikeret mekanisk lås, og nøgler styres centralt for at sikre, at kun autoriserede elektrikere kan få adgang til hovedafbryderrummet, hvilket forhindrer uautoriseret adgang.

IV. Eksport til Sydkorea: Kompatibel med oversøiske industrielle strømdistributionsstandarder

Dette parti XL-21 strømfordelingsskabe er blevet skræddersyet til en koreansk klient, med spændingsniveautilpasning, valg af samleskinnespecifikation og kabinetdimensioner justeret i henhold til kundens tekniske krav. Det sydkoreanske industrielle eldistributionsmarked stiller to nøglekrav til udstyr: For det første standardiseret højspændings- og lavspændingszoneisolering; for det andet kompatibilitet i indvendig skabsinstallation - fabrikkens produktionslinjer kræver ofte justeringer af strømkredsløbskonfigurationer baseret på skiftende produktionsopgaver, og et justerbart monteringssystem opfylder præcist dette fleksible krav.

Fra Kina til Sydkorea er søfragtruten kort, og toldbehandlingen er yderst effektiv. Ouyue Electric leverer standard eksportemballage, der er skræddersyet til det koreanske marked: røggassede trækasser med brugerdefinerede boblefilmdæmpende foringer og separate rum til kabinetter og tilbehør for at sikre produktsikkerhed under både søtransport og indlandstransport.

V. Tilpas din strømfordelingsløsning fra XL-21

DeXL-21 strømfordelingsskaber Ouyue Electrics seneste præstation inden for industriel strømdistribution. Fra det justerbare installationssystem til den opdelte lagerstruktur, fra den koldvalsede stålpladepulverbelægningsproces til bekvemmeligheden ved boltsamling og vedligeholdelse, er hvert design orienteret mod de faktiske brugsscenarier.

Det tager kun 7 dage at fremstille det færdige produkt, efter at produkttegningerne er bekræftet. Uanset om du har brug for standardkonfiguration eller dybdegående tilpasning i henhold til projekttegninger, byder vi dig velkommen til at sende dine tekniske krav. Vi vil give dig løsningsforslag og prøveplanlægning.
