Ouyue Electric har lanceret en dobbeltlags separeret metalfordelingsboksskal: med separate stærke og svage strømzoner og forudinstallerede tappe forkorter det monteringstiden for komplette sæt

I. Masseproduktion ægte skydning: Standardiserede skabe er linet op og kommer ud af produktionslinjen, hvilket præsenterer batchleveringskapaciteten intuitivt

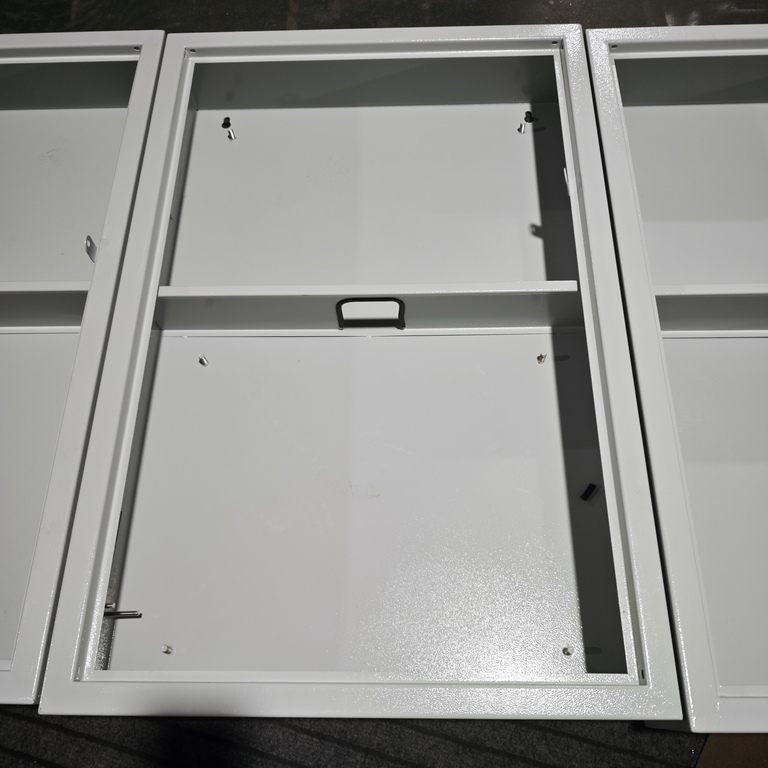

Det første rigtige foto fangede scenen af ​​en række dobbeltlags adskilte metalfordelingsboksskaller placeret side om side i værkstedets samlingsområde. Skabskroppen har endnu ikke installeret dørpanelet, men detaljerne i metalpladeprocessen i selve kassekroppen er fuldt udsatte - rammens kanter og hjørner er regelmæssige, bøjningskantlinjerne er pæne, og svejsningerne er glatte uden grater.

Skabets hoveddel er lavet af koldvalset stålplade af høj kvalitet, som er dannet ved laserskæring og CNC-bøjning i ét stykke. Boksrammen er fortykket og forstærket med stærk bæreevne og slagfasthed. Overfladen har gennemgået fosfatering til rustfjernelse og højtemperatur elektrostatisk epoxy pulverlakering. Belægningen er mat elfenbenshvid, med en ensartet og glat malingsoverflade.

 Den har rustforebyggelse, korrosionsbestandighed, ridsebestandighed og er ikke tilbøjelig til at gulne, hvilket gør den velegnet til langvarig brug i tørre indendørs miljøer. Det hvide pulverlakerede udseende er enkelt og moderne, og det er meget koordineret med indretningsmiljøet på fabrikker, bygningsfordelingsrum, laboratorier mv.

Proces link	Forarbejdningsmetode	Fungere
Grundmateriale	Højkvalitets koldvalset stålplade, dannet ved CNC-bukning i ét stykke	Høj styrke, ikke tilbøjelig til deformation, og rammen er fortykket og forstærket
Svejsning	Præcisionspunktsvejsning, med svejsesømmen slebet glat	Forseglingsfundamentet er godt, uden grater eller skarpe kanter
Forbehandling	Fosfatering til rustfjernelse	Forbedre vedhæftningen af ​​pulverbelægninger og give et rustsikkert basislag
Belægning	Højtemperatur elektrostatisk epoxy pulverlakering, mat elfenben hvid	Anti-rust, anti-korrosion, ridsefast og ikke tilbøjelig til at gulne

II. Indvendig struktur detaljeret forklaring: Integreret skillevæg + præ-installerede tapper, der forenkler den komplette samling fra metalpladen

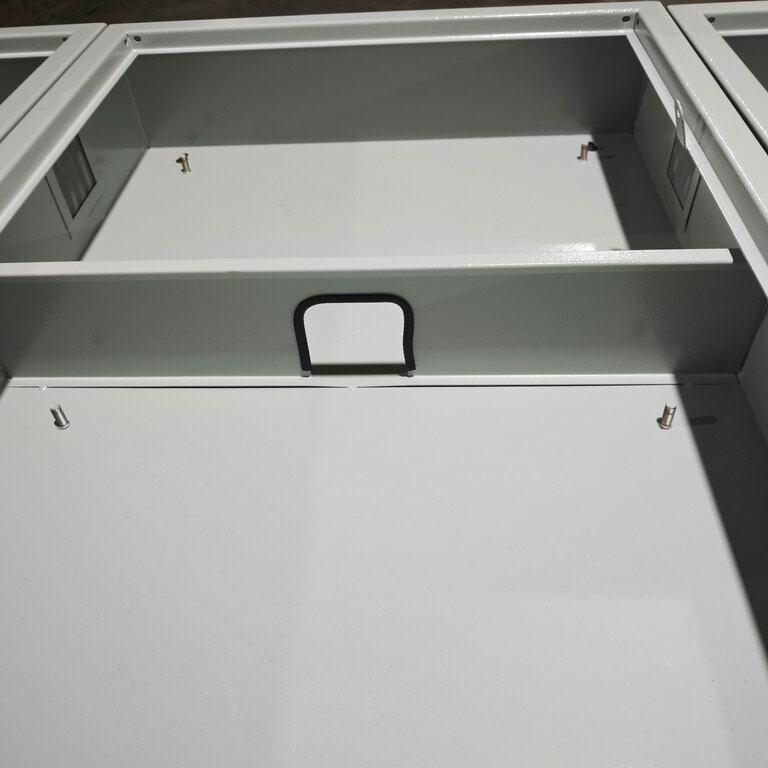

Det andet rigtige foto åbner kabinettets indvendige struktur, og viser tydeligt kernedesignet af dette produkt - dobbeltlagspartitionen og det forudinstallerede studsystem.

Integreret metalskilleplade: Stærk og svag elektricitet er adskilt, og ledningerne er pæne

En integreret metalskilleplade er vandret installeret inde i kassen, der deler det indre hulrum i to uafhængige installationsrum øverst og nederst. Skillevæggen er svejset og fastgjort til boksrammen, med høj styrke, modstandsdygtighed over for bøjning og evnen til at understøtte tungere elektriske komponenter. Kerneværdien af ​​denne struktur ligger i at opnå adskillelse af stærk og svag elektricitet eller det hierarkiske arrangement af komponenter:

Øverste rum:Den kan bruges til at installere styre- og signalkomponenter såsom instrumenter, indikatorlys, PLC-moduler, klemrækker osv.

Nederste rum:Det bruges til at arrangere hovedkredsløbsstrømkomponenter såsom afbrydere, kontaktorer, termiske relæer og kobberskinner.

De øvre og nedre rum er fysisk isolerede for at forhindre den elektromagnetiske interferens, der genereres af den store strøm i hovedkredsløbet, i at påvirke signalnøjagtigheden af ​​styrekredsløbet. Samtidig mindskes linjernes krydsinterferens markant, og skelnelinjerne er tydelige med et blik under vedligeholdelsen.

Trådgennemgang: Det øverste og nederste rum er indbyrdes forbundet, og der anvendes ingen sidevikling

Midt på skillevæggen åbnes en lang strimmelformet trådgang. Ledningerne mellem det øverste og nederste rum kan forbindes direkte gennem denne passage uden at skulle gå rundt om siden af ​​boksen for ledninger. Dette detaljerede design gør ledningsvejen til den korteste og mest regelmæssige. Kabelbakkerne kan justeres direkte med kabelkrydsningerne for lægning, hvilket på én gang forbedrer montageeffektiviteten og æstetisk tiltrækningskraft.

Forinstallerede faste tappe i rustfrit stål i de fire hjørner: eliminerer behovet for boring og anboring på stedet

Faste bolte i rustfrit stål er forsvejset i de fire hjørner af både øvre og nedre skabssektioner, en vigtig designfunktion, der reducerer den samlede monteringstid markant. I traditionelle skabsinstallationer kræver montering af elektriske komponenter måling, positionering, boring og anboring på stedet - processer, der ikke kun er tidskrævende, men som også indebærer risikoen for fejljusterede huller, der fører til usikre installationer. Med de forudinstallerede tappe flyttes denne proces frem til pladefremstillingsstadiet. Ved modtagelse af kabinettet kan montører direkte sikre instrumenter, afbryderskinner, monteringsbagplader, klemrækker og andre komponenter ved hjælp af bolte på de forborede tappe, hvilket eliminerer behovet for enhver bearbejdning på stedet.

Tager man en fordelingsboks med 10 kredsløb som eksempel, kan det præinstallerede boltdesign spare ca. 30 til 40 minutters monteringstid. I store ingeniørordrer er de akkumulerede besparelser i arbejds- og tidsomkostninger betydelige.

III. Dørhus og installation: Komplet sæt, velegnet til forskellige anvendelsesscenarier

Kassens venstre side er reserveret til montering af dørhængsler, og den er matchet med en hvid kassedør af samme specifikation. På billedet kan det ses, at dørpanelerne i samme parti er placeret på siden og venter på montering. Dørkroppen kan udstyres med låse og observationsvinduer efter kundens behov. Efter lukning kan den opnå støvtæt beskyttelse og forhindre ikke-professionelle i at lave fejl.

Installationsmetoden vedtager udsat vægmonteret type. Bagsiden af ​​kassen er reserveret med ophængningshuller, som kan monteres direkte på væggen uden ekstra beslag. Til scenarier, der kræver jordinstallation, kan et bundbeslag også udstyres som ekstraudstyr.

IV. Typiske anvendelsesscenarier

Den standardiserede metalpladestruktur i den dobbeltlags adskilte metalfordelingsboksskal og det fleksible forudinstallerede knopsystem gør den velegnet til en række indendørs strømfordelings- og kontrolscenarier

Bygningsstrømfordeling: Etagefordelingsbokse, lysstyringsbokse, hovedafbrydere og stikkontakter er anbragt henholdsvis i det øverste og nederste rum.

Industriel kontrol:PLC styreskab, elektrisk styreboks til udstyrsmatch. Controllere og terminaler er installeret i det øvre rum, og drevkomponenter er anbragt i det nederste rum.

Laboratorie og rent værksted:Det hvide pulverlakerede udseende er i harmoni med indendørsmiljøet og opfylder de støvtætte og æstetiske krav til rene scenarier.

Batch engineering indkøb:Standardiseret struktur understøtter produktion i stor skala og hurtig levering, velegnet til centraliseret matchning af store byggeprojekter.

V. Fra metalplade til komplette sæt: Forenkle din montageproces med standardiserede skaller

Ouyue Electric er forpligtet til at give kunderne mere effektive og standardiserede elektriske kabinetløsninger påpladefremstillingsniveau. De dobbeltrums metalskabe har integreret skillevæg, forudinstallerede monteringsbolte og en standardiseret ramme, der tilbyder panelbyggere og ingeniørentreprenører kabinetprodukter, der kombinerer strukturel styrke med nem montering.

Når produkttegningerne er bekræftet, tager det kun 7 dage at færdiggøre det færdige produkt.Uanset om du har brug for standardspecifikationer eller brugerdefinerede design baseret på dine tegninger,send os venligst dine tekniske krav,og vi vil straks give løsningsforslag og prøveproduktionsplanlægning.
