Skræddersyet udendørs regnsikker ladefordelingsboks til elektriske køretøjer: 16 størrelser er tilgængelige, hvilket giver fleksible løsninger til matchning af opladningsbunker

2026-04-22 0 Efterlad mig en besked

Hvordan designes distributionsboks til udendørs opladningsbunke til elektriske køretøjer?

Med den accelererede udbredelse af opladningsfaciliteter til elektriske køretøjer verden over, er efterspørgslen efter udendørs distributionsbokse til at understøtte opladningsbunker konstant stigende. I modsætning til indendørs distributionsbokse skal udendørs distributionsbokse til opladningsbunker opfylde flere krav, såsom regntætning, støvtætning, varmeafledning, observation og sikkerhedsbeskyttelse.

Ifølge de faktiske applikationsscenarier for koreanske kunder har Kinas Ouyue Electric Co., Ltd. udviklet en tilpasset udendørs regntæt opladningsboksserie til elektriske køretøjer, som omfatter 16 forskellige størrelser og kan tilpasses til opladningsbunker med forskellige kræfter og konfigurationer. Det følgende er en introduktion til en af de typiske størrelser.

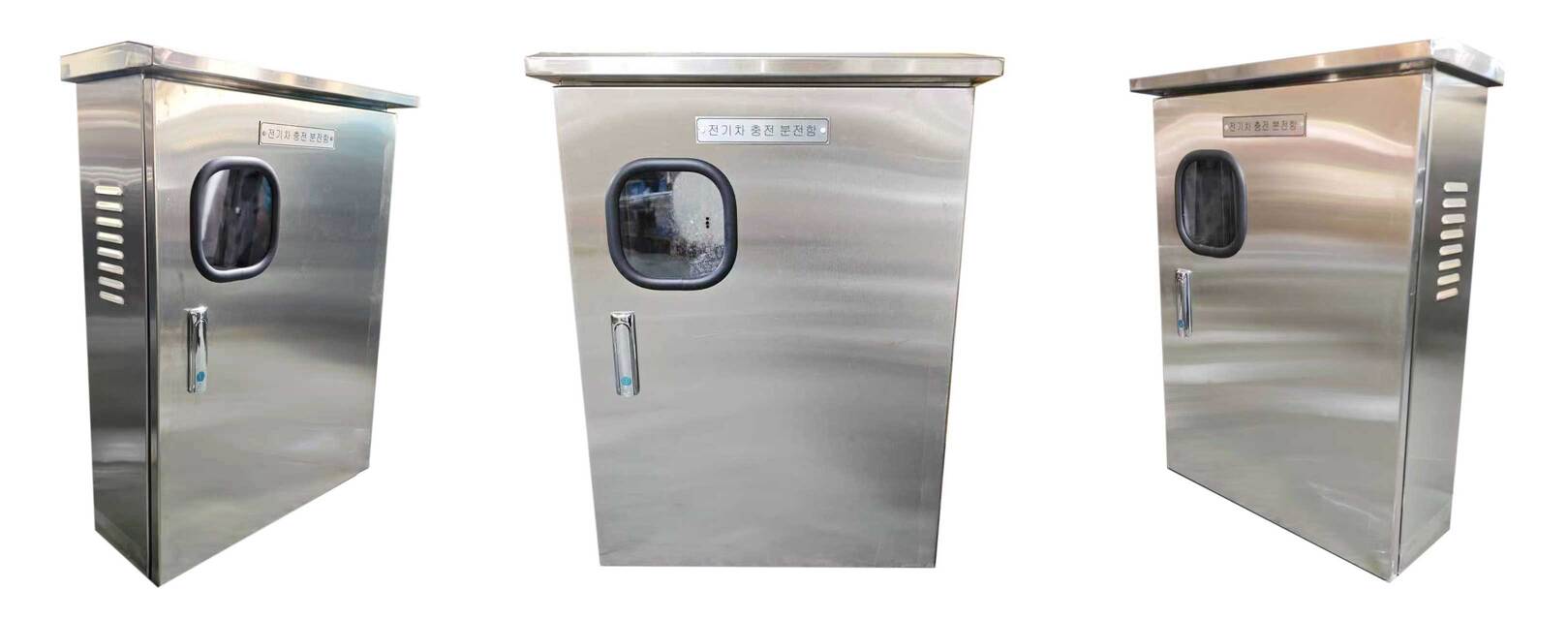

Vigtigste strukturelle træk

Placering af komponenter	Beskrivelse af design	Funktion af funktion
Toppen af æsken	Regntæt udhængsudhæng, frontudhæng med drypkant	Undgå, at regnvand trænger ind i dørsømmen, og beskyt de indvendige elektriske komponenter
Forsiden af kassen	Udstyret med flylås (AB vandtæt serie), lås kroppen flugter med dørpladen	Anti-tyveri og anti-pry, med tætningstape for at forbedre vandtætheden
Forsiden af kassen	Tilpasset navneskilt med indholdet af "Elkøretøjsopladnings- og distributionsboks"	Produktidentifikation er klar, nem at identificere og vedligeholde på stedet
Forsiden af kassen	Firkantet glas observationsvindue, dobbelt hærdet glas	Observer status for interne indikatorer, displays eller elektroniske komponenter uden at åbne døren
Begge sider af kassen	Ventilationsventil type	Form konvektionsvarmeafledningskanal, reducer temperaturen i kassen
Bunden af kassen	Reserver åbne huller til opladningsbunkegrænseflade	Det er praktisk at indføre og føre strømledningen og signalledningen på ladebunken, og den er forseglet og vandtæt

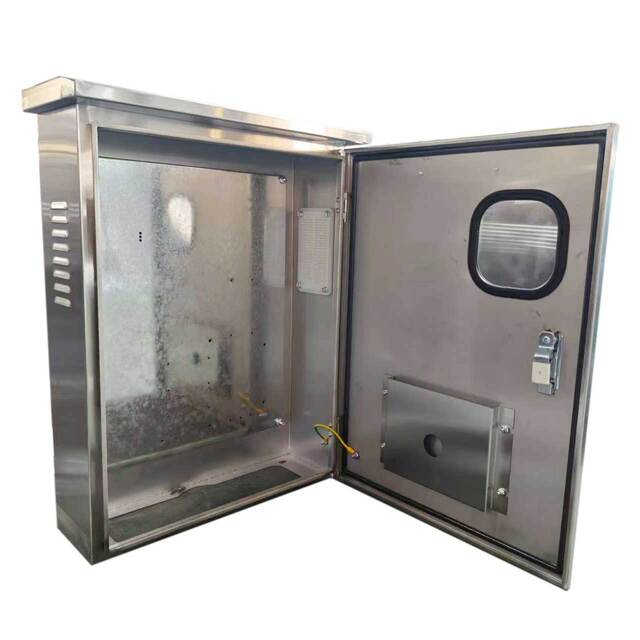

Indvendigt layout: reserveret installationssted

I henhold til kundernes behov er fordelingsboksen blevet forudplanlagt og reserveret installationspositionen for forskellige elektriske komponenter, der kræves af opladningsbunken til elektriske køretøjer. Brugere kan installere følgende komponenter i henhold til den faktiske konfiguration:

Indløbshovedafbryder (plastikkasseafbryder) installationsposition med standard DIN styreskinne
Specielt fast beslag til lademodul
AC-kontakt og smart meter monteringsposition (støtteskinne eller bundpladefiksering)
Overspændingsbeskytter (SPD, Type 2 lynbeskyttelse) installationsbit
Jordet kobberstang og nulklemmestang
Reservebits til hjælpestrømforsyning og PLC kommunikationsenhed

Bemærk: Det indre af kassen vedtager modulært skillevægsdesign, og hvert område er adskilt af ledningsrille, så linjestien er fri, hvilket er praktisk til ledningsføring på stedet og senere vedligeholdelse. Alle reserverede positioner er planlagt i henhold til standard elektriske afstande og varmeafledningskrav for at sikre sikker drift efter installation af komponenter.

Anvendelsesscenarie for udendørs regnsikker opladning og distribution af elektriske køretøjer

Denne serie af distributionsbokse er meget brugt til:

Underjordisk garage og jordopladningsbunke i boligområde
Offentlige ladestandere, ladebunker i højhastighedsserviceområder
Indkøbscentre, kontorbygning parkeringsplads opladningsfaciliteter
Særlig ladebunke til busstation og logistikpark

Ou Yue kilde fabrik tilpasset service fordele

Seksten størrelser fleksibel matchning: samme udseendestil, forskellig volumen, tilpasse sig den mangfoldige scene fra husholdnings langsom påfyldning til offentlig hurtigfyldningsbunke.
Tilpasning af hele processen: fra kassestørrelse, internt reserveret layout til farve, navnepladeindhold kan tilpasses efter behov.
Hurtig korrektur: prøveleveringstiden er 5-7 arbejdsdage, hvilket hjælper oversøiske kunder med at bekræfte tegninger på afstand.
Batchlevering: Leveringskapaciteten er tilstrækkelig til at imødekomme alle former for store indkøbsbehov.

lectric Co., Ltd. fokuserer påfremstilling af metaldåser i mere end ti år,og har akkumuleret rig tilpasningserfaring inden for opladning og distribution af elektriske køretøjer. Virksomheden er udstyret med laserskæring, CNC-bukning, automatisk sprøjtning og samlebånd for at understøtte hele produktionsprocessen fra tegninger til færdige produkter.

Med professionelle tekniske løsninger og pålidelig leveringskvalitet giver Ouyue Electric langsigtet og stabil beskyttelse til dine opladningsfaciliteter.Velkommen til at konsultere og købe.
