Tordenvejr sæson udendørs distributionsboks hvordan lynbeskyttelse? Analyse af design af jordet kobberstang og overspændingsbeskyttelse af rustfri stålfordelingsboks

I. lynnedslag splitter ikke kun taget -- hvorfor har udendørs distributionsbokse brug for lynbeskyttelse?

Når lynet rammer en bygning eller tilstødende jord, kan den øjeblikkelige strøm nå størrelser, der spænder fra titusvis af kiloampere til hundredvis af kiloampere. Denne store strømpuls truer udendørs distributionsbokse via to primære veje:

1. Direkte lynnedslag: Lynet rammer direkte fordelerboksen eller de tilsluttede kabler. Selvom sandsynligheden for dette scenarie er lav, ødelægges det interne udstyr i distributionsboksen, når det først sker, øjeblikkeligt næsten fuldstændigt.

2.Induceret lynnedslag og strømstød: Et langt mere almindeligt scenarie opstår, når lynet rammer en fjerntliggende elledning eller kommunikationskabel og genererer en overspænding, der forplanter sig langs lederen til fordelerboksen; alternativt inducerer et lynnedslag til tilstødende jord overspænding på fordelingsboksens indgående og udgående kabler via intense elektromagnetiske impulser. Denne "indirekte overførte" overspændingsspænding kan nå op på flere tusinde volt, hvilket langt overstiger modstå spændingen af ​​konventionelle elektroniske komponenter, bryder igennem printkort og brænder strømmoduler ud med det samme.

I applikationsscenarier, herunder udendørs sikkerhedsovervågningsfordelingsbokse, ladestationsfordelingsbokse og kommunikationsbasestationsfordelingsbokse, har det interne udstyr høj aktivværdi og strenge krav til kontinuerlig strømforsyning. Derfor er lynbeskyttelse ikke en valgfri hjælpefunktion, men et obligatorisk designkrav.

II.Jordingssystemet af fordelingsboks i rustfrit stål -- fundamentet for lynbeskyttelse

Fordelerboksen i rustfrit stål fungerer som enkritisk led i lynbeskyttelses- og jordingssystemer med dets kerne komponenter detaljeret som følger:

1.Grounding Copper Bar: The Convergence Junction til alle beskyttelsesjordledninger

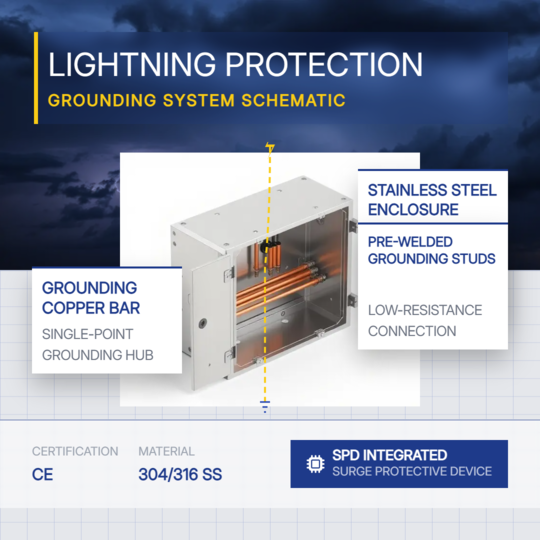

Den jordende kobberstang monteret inde i fordelingsboks er kernen i boksens komplette jordingssystem. De dedikeret jordledning af lynaflederen, jordledning af bokskabinet og de beskyttende jordledninger for alt tilsluttet udstyr alle konvergerer i dette kryds, før de forbindes til jordforbindelsesnetværket via hovedjordledningen. Denne kobberstang er fremstillet af messing, som tilbyder fremragende elektrisk ledningsevne og korrosionsbestandighed. Sammenlignet med galvaniserede jernstænger korroderer messingstænger ikke efter langvarig service, og deres kontaktmodstand forbliver stabil uden at stige over tid.

Den vigtigste funktionelle værdi af jordingen kobberstang i lynbeskyttelsessystemer er justeret med "single-point jording" princip: alt udstyr beskyttende grunde konvergere på samme sted, hvilket forhindrer sekundær skade på udstyr forårsaget af potentielle forskelle induceret af flere spredte jordingspunkter. Under den øjeblikkelige udledning af lynstrøm, en kortsigtet høj potentiale vil dannes på den jordende kobberstang. Men hvis kabinetterne og signaljordene for alt tilsluttet udstyr er elektrisk ækvipotentielt bundet til denne kobberstang, vil der ikke blive genereret nogen farlig potentialforskel mellem forskellige udstyrsdele.

2.Kassekabinet i rustfrit stål: En iboende Equipotential Body

304-boksen i rustfrit stål er elektrisk ledende som en integreret struktur. Når boksen kabinettet er pålideligt forbundet til den jordende kobberstang, danner hele boksen et potentialudligning krop med en Faraday-bureffekt. Selv hvis det eksterne elektromagnetiske felt ændres drastisk, forbliver det elektromagnetiske miljø inde i kassen relativt stabil. Boksens indkapsling giver også en vis grad af afskærmning og dæmpning for interne elektromagnetiske impulser. I mellemtiden ækvipotentielt bundet kassehus sikrer, at betjeningspersonalet ikke vil udsættes for fare for elektrisk stød [i tilfælde af systemisolationsfejl].

III. Inspektion før regnvejr -Tre forhold vedrørende lynbeskyttelsessystemet for udendørs distribution kasser

Til udendørs distributionsbokse allerede sat i drift, anbefales det, at drifts- og vedligeholdelsespersonale gennemføre følgende inspektioner inden tordenvejrets ankomst højrisikoperiode:

1. Visuel inspektion af jording forbindelser:

Kontroller, om alle terminaler på kobberstangen med jordforbindelse er sikkert fastgjort, uanset om jordingsledningens isoleringslag er intakt, og om overfladen af ​​kobberstangen har kraftig oxidation eller rust. Hvis der opdages en løshed, stram den med det samme; hvis der er korrosion fundet, skal du straks udskifte den tilsvarende komponent.

2. Jordingsmodstand måling:

 Brug en specialiseret jordingsmodstandstester til at måle jordingsmodstand for hovedjordingselektroden i distributionsboksen. Hvis den målte værdi overstiger 10 ohm, skal du efterse jordingselektroden for korrosion, brud eller kontroller, om den omgivende jord er for tør. Tilføj yderligere jordingselektroder eller påfør modstandsreducerende middel som nødvendige.

3.SPD-statusinspektion:

Mest SPD'er er udstyret med et statusindikatorvindue, hvor grønt indikerer normal drift og rød angiver en fejl, der kræver udskiftning. SPD'er vil gradvist nedbrydes efter absorbering af flere overspændinger. Når statusvinduet bliver rødt, bliver det angiver, at den interne varistor er defekt og skal udskiftes i en rettidig måde; ellers vil lynbeskyttelsesfunktionen ikke fungere fungere normalt.

IV:OUYUE Electrical giver hurtig tilpasning af udendørs regntætte fordelingsbokse

En pålidelig lynbeskyttelsesløsning til udendørs distributionsbokse stammer fra standardiseret konstruktionsniveau udformning af kabinettet, der omfatter potentialudligningen fra jordforbindelse af kobberstang til kabinettet i rustfrit stål, såvel som stien fra de forudinstallerede jordingsskruer til SPD-monteringsbasen. Ouyue Electrics fordelingsbokse i rustfrit stål er udstyret med en struktureret jordforbindelse fra fabrikken, hvilket giver en standardiseret og pålidelig fundamental platform til lynbeskyttelseskonstruktion, daglig drift, og vedligeholdelse til slutbrugere.

 Efter bekræftelse af produkttegninger, færdigvarer kan leveres til distribution inden for 7 kalenderdage. Uanset om du har brug for en standardkonfiguration eller et dybt tilpasset lyn beskyttelsesløsning, indsend venligst dine tekniske specifikationer, og vi vil straks give dig løsningsanbefalinger og en prøveproduktion tidslinje.
