Hvid spraymalet rustfrit stål udendørs regntæt distributionsboks masseproduktion ægte fotos: Fra bokssprayning, vandtæt gummistrimmelhærdning til intern struktur fuld analyse

I. Kassen er blevet sprøjtet og venter på dørpanelet

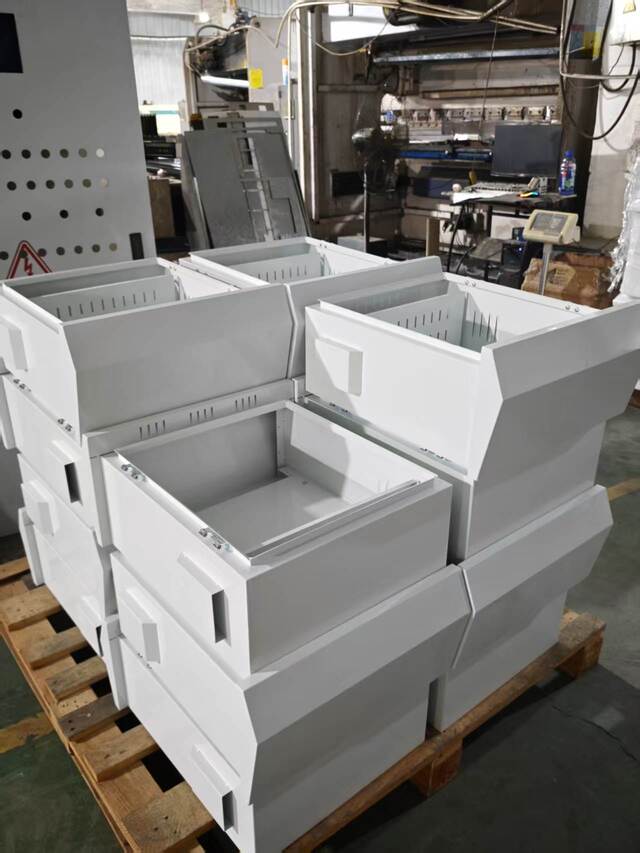

På det første rigtige billede stables snesevis af hvide kassekroppe i rustfrit stål, der er blevet sprøjtet, lag for lag, mens de venter på, at dørpanelets gummistrimler hærder inden den endelige samling. Hver kasseoverflade er dækket med en ensartet og fin hvid elektrostatisk pulverlakering. Hjørnerne er pænt bøjet, og svejsningerne er glatte og fyldige.

Denne batch af kasser er lavet af 304 rustfrit stål som basismateriale og er belagt med udendørs elektrostatisk hvidt pulver. Hvid belægning har praktiske funktioner i udendørs scenarier - den lyse overflade reflekterer varmestrålingen fra sollys. I sommermiljøet med høje temperaturer kan overfladetemperaturen på den hvide boks være 8-12°C lavere end den mørkegrå boks, hvilket hjælper med at reducere temperaturstigningen inde i boksen og forlænge komponenternes levetid. Dette er også grunden til, at udendørs distributionsbokse på de europæiske og mellemøstlige markeder generelt foretrækker hvid belægning.

II. Den vandtætte gummiliste til dørpanelet er monteret. Efter hærdning kan den samles

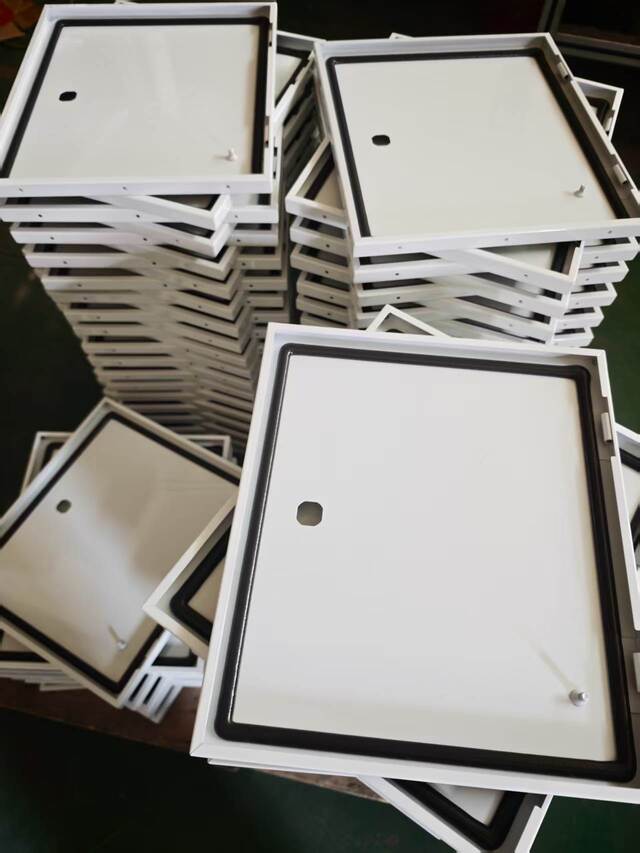

Det andet billede optager de dørpaneler, der er matchet med denne batch af kasser. Dørpanelet er afsluttet med hvid sprøjtning, og gennemgående sorte vandtætte gummilister er indstøbt i kanterne. Det er i øjeblikket i stadiet med gummistrimmelhærdning og står stille. Gummilisten er lavet af EPDM (Ethylen Propylene diene monomer gummi) skummateriale med lukkede celler. Den er indlejret i tætningsrillen på indersiden af ​​kassedøren gennem en dedikeret limanordning, og hele cirklen forsegles uden brud.

Grunden til at lade tætningsstrimlen sidde og hærde efter installationen er, at limen på bagsiden af ​​EPDM-strimlen, når den er indlejret, har brug for tilstrækkelig tid til at binde sig fuldstændigt til den rustfri stålrille, hvilket forhindrer efterfølgende delaminering eller vridning. Derudover udvikles intern spænding i strimlen under kompression og indføring; at lade det hvile, gør det muligt for materialet at genvinde sin naturlige elasticitet, og undgår overfladeujævnheder forårsaget af spændingsudløsning efter samling.

Efter at hvert parti af dørpaneltætningslister er hærdet, udfører kvalitetsinspektører stikprøvekontrol af tætningsfladens planhed og konsistensen af ​​strimlens tilbageslag.

Før forsendelse gennemgår hele kasser regntest eller IP65 lufttæthedsprøver for at verificere, at forseglingsevnen lever op til standarderne. EPDM lukkede celle opskummede tætningsstrimler udvalgt af Ouyue Electric har et langsigtet driftstemperaturområde på -40°C til 120°C, og bibeholder stabile rebound- og forseglingsegenskaber selv efter flere års udsættelse for udendørs sollys og regn.

III. Demontering af indvendige strukturelle komponenter i den rustfri stålfordelerkasse

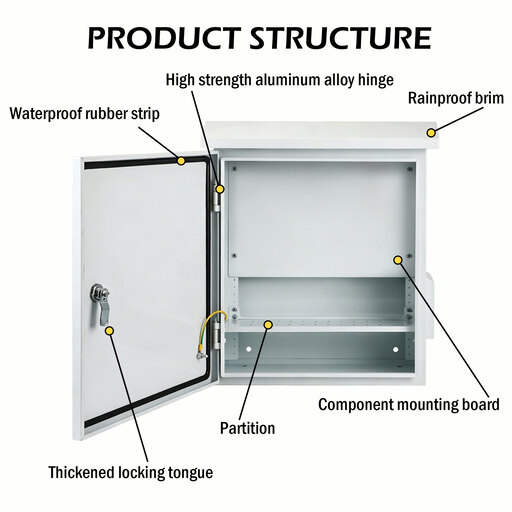

Det tredje billede viser den indre struktur af en fuldt samletUdendørs regntæt fordelingsboks i rustfrit stål. De fem nøglekomponenter er tydeligt synlige og skilles ad punkt for vare som følger:

1. Roterende tungelås

Dørpanelet er udstyret med en rustfri ståltungelås. Når den er lukket, griber tungelåsen tæt om låsepladen på indersiden af ​​boksens dørkarm for at sikre, at dørpanelet er tæt lukket og tætningslisten presses ned. Låsekernen er lavet af 304 rustfrit stål, som er rustfast og anti-jamming. Alt efter kundens krav kan universalnøglelåse, tyverisikre trekantlåse eller trykfjederlåse vælges som ekstraudstyr, som alle understøtter batchtilpasning.

2. Vandtæt gummiliste

Fra det indre perspektiv kan det tydeligt ses, at den sorte EPDM vandtætte gummiliste er fuldstændigt fordelt langs dørpanelets indercirkel uden sømme eller brud. Når dørpanelet er lukket, presses gummilisten jævnt mellem dørpanelet og kassedørkarmen og danner en gennemgående elastisk tætningsflade, der forhindrer regnvand, støv og fugt i at sive gennem dørspalten.

3. Regntæt skygge

Toppen af ​​kassen er udstyret med en skrå kantstruktur, der strækker sig fremad. Funktionen af ​​dette bukkedesign er at lede regnvandet, der strømmer ned langs væggen eller over kassen, til et område langt fra dørspalten, hvilket forhindrer vandet i at samle sig langs dørpanelets øverste kant og siver ind i tætningsfladen. Kanten af ​​hatten og boksens hoveddel er lavet af det samme pladestykke gennem CNC-bukning og er formet i ét stykke. Der er ikke behov for svejsning, og der er ingen risiko for svejselækage.

4. Komponent monteringskort

Kassens indre er udstyret med aftagelige bevægelige monteringsplader til fastgørelseafbrydere, kontaktorer, klemrækker og andre komponenter. Installationspladen er lavet af galvaniseret stålplade eller rustfri stålplade og fastgøres til de indstøbte tapper på bagsiden af ​​boksen med skruer. Det aftagelige design betyder, at kunderne kan færdiggøre formonteringen og ledningsføringen af ​​komponenter uden for boksen og derefter installere hele kortet i boksen, hvilket forbedrer installationseffektiviteten på stedet.

5. Skillevæg

Kassens indre kan udstyres med metalskillevægge i henhold til kundens krav, der deler rummet inde i boksen i selvstændige elektriske skillevægge. Funktionerne af partitionen omfatter: at opnå fysisk isolering af kredsløb med forskellige spændingsniveauer, adskille hovedkredsløbet fra styrekredsløbet eller tilvejebringe et uafhængigt afskærmningsrum til specifikke komponenter. Skillevæggen er fastgjort til skillevægsbeslaget inde i kassen med skruer, og dens position kan justeres fleksibelt efter kundens tegninger.

IV. Med rigtige produktionslinjer inviterer vi dig til at verificere kvaliteten

Uanset om du har brug for en standard udendørs regntæt distributionsboks eller et ikke-standard bokshus, der er dybt tilpasset i henhold til projekttegninger, kan Ouyue Electric levere en distributionsboks i rustfrit stål, der kan modstå testen af ​​udendørs brug med kildefabrikkens produktionskapacitet og kvalitetskontrolstandarder.

Det tager kun 7 dage at fremstille det færdige produkt, efter at produkttegningerne er bekræftet.Velkommen til at sende dine tekniske krav eller boksspecifikationer. Vi vil give løsningsforslag og prøveplanlægning så hurtigt som muligt.
